Scheda I/O con Rele' e connessione ethernet web server, interfacciabile con PC
PLC con connessione ethernet con ingressi analogici
0-5Volt 0-10V 4-20mA
In ambiente industriale o nei moderni impianti di domotica, capita di aver bisogno di comandare dei rele' dalla porta ethernet di un computer. Questa scheda si interfaccia al PC e dal PC e' possibile comandare fino a 16 rele' e 32 ingressi per ogni schedaOltre ai rele' e' possibile pilotare dalla porta ethernet anche un display
|
|
|
Sul vostro browser comparira' la seguente pagina web dalla quale potrete leggere lo stato degli ingressi optoisolati e pilotare fino a 16 rele'.
In pratica il funzionamento della scheda e' molto simile alla procedura di configurazione di un comune router o di una telecamera ethernet, cioe' la scheda e' dotata di un web server che permette di collegarsi e pilotare la scheda dalla porta ethernet. La rete, opportunamente configurata, permette di pilotare la scheda da remoto anche tramite internet, in questo caso occorre verificare che il proprio firewall permetta di raggiungere la scheda.

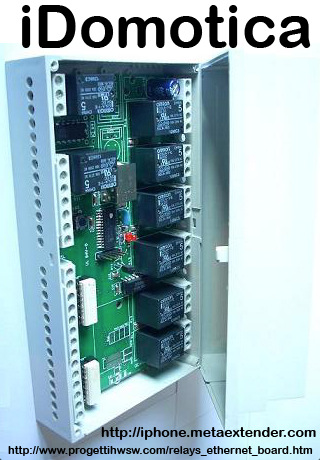

La scheda puo' essere utilizzata per sostituire un PLC in quanto e' dotata di 32 ingressi optoisolati e fino a 16 rele' .
Per ulteriori informazioni scrivere a
oppure potete contattare un nostro tecnico al Tel 0331 730164 o Cell 347-6651065 E' possibile pilotare la scheda anche inviando comandi da programmi simulando la presenza del browser, ad esempio scrivendo:
http://192.168.1.201/index.htm?execute=1 Provoca l'accensione del Rele
http://192.168.1.201/index.htm?execute=0 Provoca lo spegnimento del Rele
Per visualizzare gli altri comandi vedi elenco in fondo a questa pagina
Per leggere lo stato di tutti gli ingressi e lo stato dei rele' visita http://192.168.1.201/status.json
Per creare un programma con visual basic.NET o C# che emuli la presenza del browser, di seguito riportiamo un esempio:
Imports System.Net
...
Dim wb As New System.Windows.Forms.WebBrowser
wb.Navigate("http://192.168.1.201/index.htm?execute=1") ' Accende primo rele'
Clicca qui per scaricare il codice sorgente del progetto realizzato con VB.NET 2008
Per scrivere dati conviene utilizzare il metodo "DownloadString". Tale oggetto si puo' utilizzare anche per leggere i file XML(in formato sringa), utilizzando il metodo "UploadString"
Per modificare l'indirizzo IP della scheda e altri parametri cliccare sul menu' di sinistra alla voce configuration e inserire username=ftp ; password=ftp
E' anche possibile modificare le pagine web presenti all'interno della scheda Clicca QUI
Potete modificare le pagine web presenti nella directory sitoweb, potete modificare il logo presente, dopo averle modificate troverete un programma chiamato MPFS2.exe (CLICCA QUI) con il quale creerete un file binario contenete le vostre pagine web modificate.
A questo punto occorre aprire il browser e digitare http://192.168.1.201/uploadweb
E' possibile anche fare l'upload delle pagine web via ftp ( username = ftp e password = ftp)
Nel'immagine seguente e' possibile vedere le dimensioni d'ingombro della scheda e il posizionamento dei connettori e dei componenti.
Le nostre schede possono anche essere usate come demoboard per microcontrollori della Microchip come il PIC 18F2455 , 18F2550 , 18F4550 , 18F2450 e il PIC 18F2620
Realizziamo modifiche sia all'hardware che al software su richiesta.
Disponibile anche una scheda elettronica per pilotare un display alfanumerico dalla porta ethernet, per maggiori informazioni inviare un'email.
Non ci si ritiene responsabili di eventuali danni causati da un incorretto uso della scheda, inoltre e' bene precisare che la scheda puo' essere connessa al PC e quindi occorre prestare particolare attenzione a cio' che si collega alla scheda al fine di evitare danni sia alla scheda che al PC connesso.
Se si vuole collegare la scheda direttamente al PC assicurarsi che il PC abbia indirizzo IP fisso e con classe di tipo 192.168.1.xxx
La seguente immagine mostra un dettaglio dello schema elettrico, in particolare uno degli otto ingressi optoisolati (e' disponibile anche la scheda con ingressi analogici 0-5V oppure 0-10V ).
Se come ingressi si intende usare dei contatti puliti (es. pulsanti, interruttori, fine corsa) occorre specificare in fase d'ordine che la scheda deve avere gli ingressi NON optoisolati, se invece sull'ingresso si intende applicare una tensione (ad esempio proveniente da una fotocellula) allora occorre specificare, in fase d'ordine, che la scheda abbia ingressi optoisolati
Sono disponibili anche con WiFi, USB, CAN BUS, RS232, RFID
La scheda puo' essere anche ordinata anche in contrassegno, cioe' si riceve un comune pacco postale e si paga in contanti al postino (NO ASSEGNI), oppure e' possibile pagare con bonifico bancario anticipato.
Minimo fatturabile 100 euro (per importi inferiori richiediamo pagamento in contrassegno)
Esistono piu' modelli della scheda, quindi in fase d'ordine occorre specificare a quale modello della scheda si e' interessati:
I prezzi sul sito sono IVA esclusa. Sono previsti SCONTI per acquisti superiori a cinque pezzi. Prezzi aggiornati al Dicembre 2023
| Prima di procedere con l'acquisto si consiglia di verificare la disponibilita' del materiale inviando un'email |
|
| Modello | Descrizione | Costo | Spese spedizione |
| Schede USB+WiFi |
| SNT337 USB+WiFi 2R 0IN | 2 rele' di potenza 0 ingressi | 61 euro | 13 euro |
| SNT337 USB+WiFi 4R 0IN | 4 rele' di potenza 0 ingressi | 66 euro | 13 euro |
| SNT337 USB+WiFi 4R 4IN | 4 rele' di potenza 4 ingressi | 81 euro | 13 euro |
| SNT319 USB+WiFi 8R 0IN | 8 rele' di potenza 0 ingressi | 84 euro | 13 euro |
| SNT319 USB+WiFi 8R 4IN | 8 rele' di potenza 4 ingressi | 99 euro | 13 euro |
| SNT319 USB+WiFi 8R 8IN | 8 rele' di potenza 8 ingressi | 114 euro | 13 euro |
| Scheda Ethernet+WiFi Rele' potenza (230V 10A) |
| SNT335 ETH+WiFi 2R 0IN | 2 rele' di potenza | 105 euro | 13 euro |
| SNT335 ETH+WiFi 2R 2IN | 2 rele' di potenza 2 ingressi | 110 euro | 13 euro |
| SNT335 ETH+WiFi 4R 0IN | 4 rele' di potenza | 115 euro | 13 euro |
| SNT335 ETH+WiFi 4R 4IN | 4 rele' di potenza 4 ingressi | 130 euro | 13 euro |
| SNT319 ETH+WiFi 8R 0IN | 8 rele' di potenza 0 ingressi | 130 euro | 13 euro |
| SNT319 ETH+WiFi 8R 4IN | 8 rele' di potenza 4 ingressi | 145 euro | 13 euro |
| SNT319 ETH+WiFi 8R 8IN | 8 rele' di potenza 8 ingressi | 160 euro | 13 euro |
| SNT319 ETH+WiFi 0R ANALOG IN | 0 rele' ingressi analogici | 125 euro | 13 euro |
| SNT319 ETH+WiFi 1R ANALOG IN | 1 rele' di potenza ingressi analogici | 130 euro | 13 euro |
| SNT319 ETH+WiFi 2R ANALOG IN | 2 rele' di potenza ingressi analogici | 135 euro | 13 euro |
| SNT319 ETH+WiFi 4R ANALOG IN | 4 rele' di potenza ingressi analogici | 145 euro | 13 euro |
| SNT319 ETH+WiFi 8R ANALOG IN | 8 rele' di potenza ingressi analogici | 160 euro | 13 euro |
| SNT335 ETH+WiFi 2R 2RFID | 2 rele' di potenza 2 ingressi 2 RFID | 120 euro | 13 euro |
| SNT331 ETH+WiFi 4R 4IN | 4 rele' di potenza 4 ingressi | 130 euro | 13 euro |
| SNT319-320 ETH+WiFi 16R 0IN | 16 rele' di potenza 0 ingressi | 165 euro | 13 euro |
| SNT319-320 ETH+WiFi 16R 16IN | 16 rele' di potenza 16 ingressi | 235 euro | 13 euro |
Per ulteriori informazioni sulle caratteristiche tecniche dei rele' potete consultare il seguente file: scheda_tecnica_rele.pdf
Per bassa potenza intendiamo rele' da 30Vdc/1A , per media potenza intendiamo 250Vac/1A , per alta potenza intendiamo 250Vac/10A
Per ulteriori informazioni potete contattare un nostro tecnico al Tel 0331 730164 , Cell 347-6651065
Per effettuare l'ordine occorre semplicemente inviare un'email a
e riceverete un preventivo dettagliato e modalita' di pagamento I costi di spedizione variano a seconda della modalita' scelta, per spedizione celere il costo e' di 13 euro, per spedizione in contrassegno il costo e' di 22 euro
Clicca Qui per informazioni su come connettere la scheda ad internet
Le nostre schede possono anche essere inserite nei contenitori guida DIN, specificare in fase d'ordine, se occorre anche il contenitore guida DIN, in quel caso occorre aggiungere 15 euro al costo della scheda per avere l'aggancio a guida DIN.
|
Leggi l'articolo sulla rivista IoProgrammo numero 136 (Marzo 2009) CLICCA QUI |
Lista dei comandi per accensione/spegnimento rele' e lettura ingressi
| http://192.168.1.201/index.htm?execute=17 | => Provoca l'accensione del Rele 1 | |
| http://192.168.1.201/index.htm?execute=18 | => Provoca l'accensione del Rele 2 | |
| http://192.168.1.201/index.htm?execute=19 | => Provoca l'accensione del Rele 3 | |
| http://192.168.1.201/index.htm?execute=20 | => Provoca l'accensione del Rele 4 | |
| http://192.168.1.201/index.htm?execute=21 | => Provoca l'accensione del Rele 5 | |
| http://192.168.1.201/index.htm?execute=22 | => Provoca l'accensione del Rele 6 | |
| http://192.168.1.201/index.htm?execute=23 | => Provoca l'accensione del Rele 7 | |
| http://192.168.1.201/index.htm?execute=24 | => Provoca l'accensione del Rele 8 | |
| http://192.168.1.201/index.htm?execute=117 | => Provoca lo spegnimento del Rele 1 | |
| http://192.168.1.201/index.htm?execute=118 | => Provoca lo spegnimento del Rele 2 | |
| http://192.168.1.201/index.htm?execute=119 | => Provoca lo spegnimento del Rele 3 | |
| http://192.168.1.201/index.htm?execute=120 | => Provoca lo spegnimento del Rele 4 | |
| http://192.168.1.201/index.htm?execute=121 | => Provoca lo spegnimento del Rele 5 | |
| http://192.168.1.201/index.htm?execute=122 | => Provoca lo spegnimento del Rele 6 | |
| http://192.168.1.201/index.htm?execute=123 | => Provoca lo spegnimento del Rele 7 | |
| http://192.168.1.201/index.htm?execute=124 | => Provoca lo spegnimento del Rele 8 | |
| http://192.168.1.201/index.htm?execute=1 | http://192.168.1.201/leds.cgi?led=0 | => inverte stato Rele 1 se acceso lo spegne e viceversa |
| http://192.168.1.201/index.htm?execute=2 | http://192.168.1.201/leds.cgi?led=1 | => inverte stato Rele 2 se acceso lo spegne e viceversa |
| http://192.168.1.201/index.htm?execute=3 | http://192.168.1.201/leds.cgi?led=2 | => inverte stato Rele 3 se acceso lo spegne e viceversa |
| http://192.168.1.201/index.htm?execute=4 | http://192.168.1.201/leds.cgi?led=3 | => inverte stato Rele 4 se acceso lo spegne e viceversa |
| http://192.168.1.201/index.htm?execute=5 | http://192.168.1.201/leds.cgi?led=4 | => inverte stato Rele 5 se acceso lo spegne e viceversa |
| http://192.168.1.201/index.htm?execute=6 | http://192.168.1.201/leds.cgi?led=5 | => inverte stato Rele 6 se acceso lo spegne e viceversa |
| http://192.168.1.201/index.htm?execute=7 | http://192.168.1.201/leds.cgi?led=6 | => inverte stato Rele 7 se acceso lo spegne e viceversa |
| http://192.168.1.201/index.htm?execute=8 | http://192.168.1.201/leds.cgi?led=7 | => inverte stato Rele 8 se acceso lo spegne e viceversa |
| http://192.168.1.201/index.htm?execute=201 | Rele 1 temporizzato (monostabile) | |
| http://192.168.1.201/index.htm?execute=202 | Rele 2 temporizzato (monostabile) | |
| http://192.168.1.201/index.htm?execute=203 | Rele 3 temporizzato (monostabile) | |
| http://192.168.1.201/index.htm?execute=204 | Rele 4 temporizzato (monostabile) | |
| http://192.168.1.201/index.htm?execute=205 | Rele 5 temporizzato (monostabile) | |
| http://192.168.1.201/index.htm?execute=206 | Rele 6 temporizzato (monostabile) | |
| http://192.168.1.201/index.htm?execute=207 | Rele 7 temporizzato (monostabile) | |
| http://192.168.1.201/index.htm?execute=208 | Rele 8 temporizzato (monostabile) | |
| Per conoscere lo stato attuale dei rele', lo stato degli ingressi, il valore di eventuali ingressi analogici o il valore di sensori di temperatura digita: | ||
| http://192.168.1.201/status.xml |
|
|
|
